简述AMD64体系下的指令编码方案

唐凌

本文姑且可以作为编写64位shellcode的教程吧，虽然写shellcode不是本文的本意。

首先我们先看看在AMD64体系下的编码资源吧。
相比较IA-32体系，AMD64体系下通用寄存器被扩展至64位，并增加至16个，分别是：
rax rcx rbx rdx rsp rbp rsi rdi r8 r9 r10 r11 r12 r13 r14 r15。
原有的六个段寄存器（es cs ss ds fs gs）保持不变，但其作用被限制。
原有的32位标志位寄存器eflags被扩展为64位的rflags，但高32位被保留。
原有的八个多媒体扩展协处理器寄存器保持不变（mm0-mm7）。
原有的八个流式多媒体扩展协处理器寄存器被扩展为16个（xmm0-xmm15）。
原有的八个控制寄存器由八个（实际上只能用四个）扩展为16个（实际上只能用五个）（cr0-cr15）。
原有的八个调试寄存器由八个（实际上只能用六个）扩展为16个（但还是只能用六个）（dr0-dr15）。
寻址空间从原IA-32体系的36位扩展至48位。

在谈谈寄存器的编码。为了兼容，AMD在设计上可以说是大致保持不变。

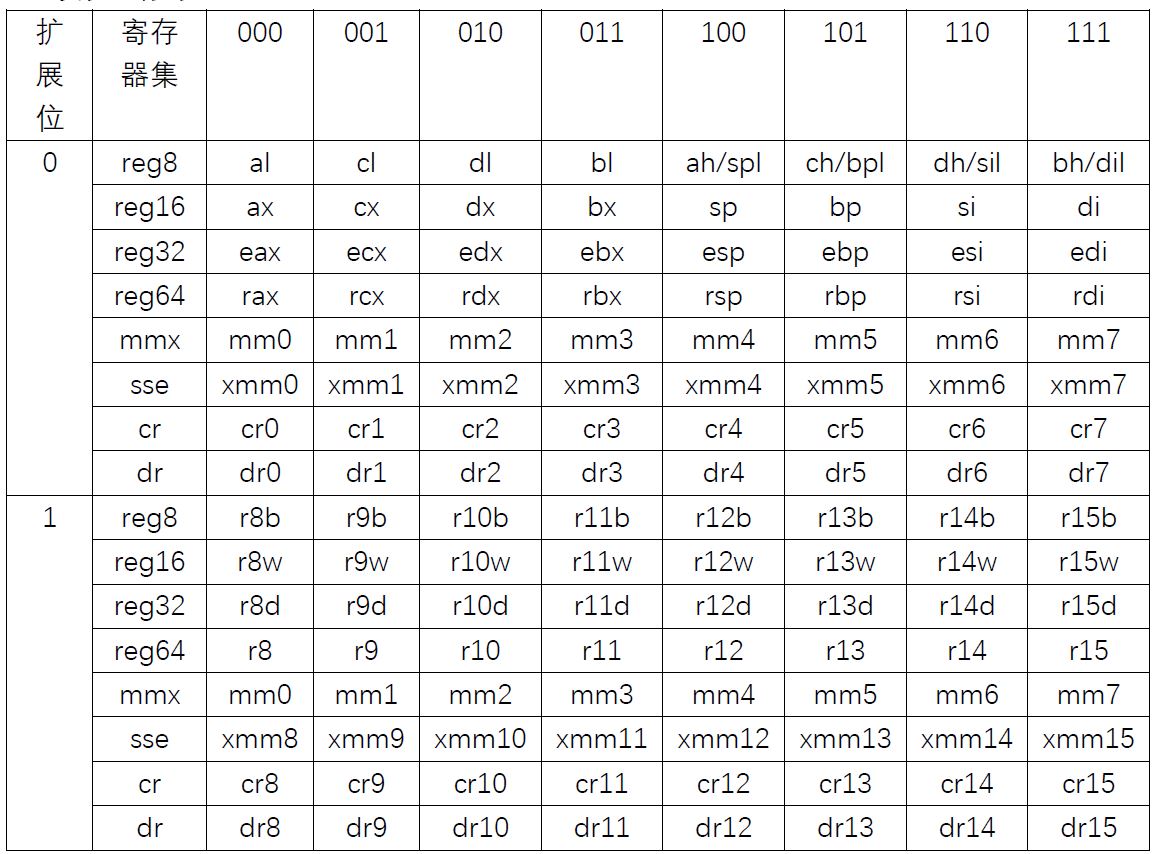

下面贴出AMD64体系的寄存器编码表，注意，数字均以二进制数表示。


AMD64体系的指令编码基石——REX前缀
REX前缀是一种指令前缀，可以说是一种操作数大小重置前缀，其作用是将32位的操作数扩展为64位。在REX前缀的辅助下，指令可访问64位的寄存器与64位的地址，并可以与传统前缀共用，如重复执行前缀（rep），内存总线锁定前缀（lock）等。在与其他前缀冲突的情况下，以REX前缀为准，忽略传统前缀。该冲突一般是来自66H前缀。

首先我们需要了解一下REX前缀的结构，它是一个单字节的不定值前缀，取值范围是0x40-0x4F，共计16种。从高位到低位排序，得：

高4位固定为4，低4位可变，分别是：
REX.W：操作数宽度重置
REX.R：ModRM.Reg域重置
REX.X：SIB.Index域重置
REX.B：SIB.Base域，ModRM.R/M域以及操作码Reg域重置

我们需要详细了解这4位是干啥的：

1. REX.W前缀
REX.W位用于重置操作数宽度，其是否置位指明了操作数的大小：
当REX.W置位时，操作数大小为64位。
当REX.W复位时，操作数大小为缺省操作数大小。
当REX.W置位时，若指令存在66H前缀时，则前缀间发生冲突，操作数大小取决于66H和REX.W的位置。
当REX.W复位时，若指令存在66H前缀时，则前缀间不发生冲突，此时66H作用不被忽略，操作数大小为16位。

举例说明，在下面这条指令中：
mov eax,ebx
它的正常情况下的编码是89 D8，当我们增加REX.W前缀和66H前缀时，指令将发生转义：
48 89 D8        mov rax,rbx
66 48 89 D8        mov rax,rbx
48 66 89 D8        mov ax,bx
66 40 89 D8        mov ax,bx
66 89 D8        mov ax,bx

第一条指令中，编码使用了REX.W前缀，使得指令转义为访问64位寄存器。
第二条指令中，编码同时使用了REX.W和66H前缀，此时前缀间发生冲突，由于66H在前，故66H被忽略，指令操作数被重置为64位大小。在常见的反汇编器中，这个66H一般会被视为一条单字节的无效指令。
第三条指令中，编码同时使用了REX.W和66H前缀，此时前缀间发生冲突，由于REX.W在前，故REX.W被忽略，指令操作数被重置为16位大小。
第四条指令中，编码使用了空REX前缀和66H前缀，此时前缀间不发生冲突，故66H发挥作用，指令操作数被重置为16位大小。
第五条指令中，编码使用了66H前缀，使得指令转义为访问16位寄存器。

2. REX.R前缀
REX.R前缀用于扩展ModRM.Reg域，使得原本3位寄存器编码被扩展为4位，用于访问新增寄存器：
当REX.R置位时，ModRM.Reg取值范围是1000-1111
当REX.R复位时，ModRM.Reg取值范围是0000-0111
举例说明，当我们对指令mov rax,r10进行编码时，我们需要考虑如下几点：
我们需要扩展操作数宽度，因此，我们需要REX.W置位。
我们需要使用新增的寄存器r10，因此，我们需要扩展ModRM.Reg域，故我们需要REX.R置位。
从而得出REX=01001100，即4C。
由于r10在寄存器编码表中对应010，因此ModRM.Reg=010。
由于rax在寄存器编码表中对应000，因此ModRM.R/M=000。
由于我们对两个寄存器进行操作，因此ModRM.Mod=11。
从而得出ModRM=11010000，即D0。
根据AMD64手册第三卷第三章，通用寄存器间mov指令的操作码是89。
综上所述，指令的编码是4C 89 D0。

3. REX.X前缀
REX.X前缀用于扩展SIB.Index域，使得新增通用寄存器可用于含SIB的指令中并作为因数寄存器使用。
当REX.X置位时，SIB.Index取值范围是1000-1111。
当REX.X复位时，SIB.Index取值范围是0000-0111。
举例说明，当我们对指令mov rax,[rbx+r10*8]进行编码时，我们需要考虑如下几点：
我们需要扩展操作数宽度，因此，我们需要REX.W置位。
我们需要使用新增的寄存器r10，因此，我们需要扩展SIB.Index域，故我们需要REX.X置位。
从而得出REX=01001010，即4A。
由于rbx在寄存器编码表中对应011，因此SIB.Base=011
由于r10在寄存器编码表中对应010，因此SIB.Index=010
由于SIB因数为8，因此SIB.Scale=11
从而得出SIB=11010011，即D3。
由于rax在寄存器编码表中对应000，因此ModRM.Reg=000
由于我们是在将内存赋值到寄存器，因此ModRM.Mod=00
由于SIB字节的存在，因此ModRM.R/M=100
从而得出ModRM=00000100，即04。
根据AMD64手册第三卷第三章，内存赋值到寄存的mov指令的操作码是8B。
综上所述，指令的编码是4A 8B 04 D3。

4. REX.B前缀
REX.B的前缀用于扩展SIB.Base域，ModRM.R/M域以及操作码中Reg域、
当REX.B置位时，上述三域的取值范围是1000-1111。
当REX.B复位时，上述三域的取值范围是0000-0111。

4.1 REX.B扩展SIB.Base域
当我们对指令mov rax,[r8+rcx*8]进行编码时，我们需要考虑如下几点：
我们需要扩展操作数宽度，因此，我们需要REX.W置位。
我们需要使用新增的寄存器r8，因此，我们需要扩展SIB.Base域，故我们需要REX.B置位。
从而得出REX=01001001，即49。
由于r8在寄存器编码表中对应000，因此SIB.Base=000
由于rcx在寄存器编码表中对应001，因此SIB.Index=001
由于SIB因数为8，因此SIB.Scale=11
从而得出SIB=11001000，即C8。
由于rax在寄存器编码表中对应000，因此ModRM.Reg=000
由于我们是在将内存赋值到寄存器，因此ModRM.Mod=00
由于SIB字节的存在，因此ModRM.R/M=100
从而得出ModRM=00000100，即04。
根据AMD64手册第三卷第三章，内存赋值到寄存的mov指令的操作码是8B。
综上所述，指令的编码是49 8B 04 C8。

4.2 REX.B扩展ModRM.R/M域
当我们对指令mov r10,rax进行编码时，我们需要考虑如下几点：
我们需要扩展操作数宽度，因此，我们需要REX.W置位。
我们需要使用新增的寄存器r10，因此，我们需要扩展ModRM.R/M域，故我们需要REX.B置位。
从而得出REX=01001001，即49。
由于r10在寄存器编码表中对应010，因此ModRM.R/M=010
由于rax在寄存器编码表中对应000，因此ModRM.Reg=000
由于我们在对两个寄存器进行操作，因此ModRM.Mod=11
从而得出ModRM=11000010，即C2。
根据AMD64手册第三卷第三章，通用寄存器间的mov指令操作码是89。
综上所述，指令的编码时49 89 C2.

4.3 REX.B扩展操作码Reg域
当我们对指令mov r10,0x1234567890ABCDEF进行编码时，我们需要考虑如下几点：
我们需要扩展操作数宽度，因此，我们需要REX.W置位。
我们需要使用新增的寄存器r10，因此，我们需要扩展操作码Reg域，故我们需要REX.B置位。
从而得出REX=01001001，即49。
由于r10在寄存器编码表中对应010,因此操作码Reg=010。
源操作数时64位立即数，故displacement=0x1234567890ABCDEF。
根据AMD64手册第三卷第三章，立即数赋值到通用寄存器的mov指令操作码是B8+rq，因此操作码是B8+2=BA。
综上所述，指令的编码是49 BA EF CD AB 90 78 56 34 12。

5. REX前缀总结
在AMD64体系中，长模式的缺省操作数大小仍然为32位，这是Intel在设计IA-32架构时的锅。为了兼容原有IA-32体系，AMD将新增的长模式下的缺省操作数大小也定为32位。
原有的IA-32架构使用3位二进制数标识寄存器，因此AMD设计了REX前缀用于扩展寄存器标识位到4位，这就是REX.RXB前缀的作用。当REX前缀不存在时，则仍然使用3位二进制数标识寄存器。
为了平衡16位，32位以及64位操作数大小的使用，AMD设计为：无REX.W前缀时，根据是否有66H前缀选择使用16位或32位大小的操作数；当有REX.W前缀时，使用64位操作数大小。
值得注意的是，空REX前缀（40H）并非毫无作用，对于八位通用寄存器而言，空REX前缀会将这些编码范围100-111的寄存器解译为spl, bpl, sil, dil，而不是ah, ch, dh, bh寄存器。这也解释了为什么无法对类似mov r8b,ah这样的指令进行编码了。详情参见上文的寄存器编码表。

6. REX前缀的特例
这些特例的特点在于，它们不需要使用REX前缀，其缺省操作数就是64位大小。
第一类指令是操作数为rip寄存器的指令，如jmp指令。
第二类指令是操作数为rsp寄存器的指令，如pop指令。
这些指令无需使用REX.W前缀，但仍然可以通过66H前缀将操作数重置为16位大小。

谈完了REX前缀，我们再谈谈另一大AMD64体系中指令编码方案的重点：寻址模式。
在AMD64体系中，虽然长模式的缺省操作数大小是32位，但缺省地址数大小是64位。不过我们仍然可以通过67H前缀将地址数大小重置为32位。
我们举多个例子来说明这个问题，顺便重温一下REX前缀的使用。
下面的例子中，不再详细解说编码细节，如ModRM，SIB字节怎么编排，操作码如何选择等等。

1. 当目标操作数为32位操作数，64位地址数时
在指令mov dword ptr [rax],1中，操作数为32位，地址数为64位，因此无需提供REX前缀和67H前缀，最终编码为C7 00 01 00 00 00。
在一定情况下，增加REX前缀也是正确的：
在增加空REX前缀后，指令编码为40 C7 00 01 00 00 00，它的REX.W=0不产生任何冲突。
在增加REX.RX前缀后，指令编码为46 C7 00 01 00 00 00，由于指令不使用ModRM.Reg进行寻址，也没使用SIB.Index寄存器，因此作用被忽略。
然而，在增加REX.W或REX.B前缀后，指令就会转义：
在增加REX.B前缀后，意味着ModRM.Reg域将被扩展，指令中的rax将被重置为r8。
在增加REX.W前缀后，意味着操作数大小被重置为64位，此时指令变成了mov qword ptr [rax],1。值得注意的是，虽然这条指令是64位操作数大小，但根据AMD64手册，这里的立即数是32位，而非64位。

2. 当目标操作数为64位操作数，64位地址数时
前文的例子说过即便操作数被重置为64位，立即数仍然是32位。我们就再举个例子，在指令mov qword ptr [r8],1中：
上文例子的rax寄存器变成了r8寄存器，操作数大小还被重置为了64位。
因此我们需要提供REX.WB前缀，最终编码为49 C7 00 01 00 00 00。

3. 当目标操作数为64位操作数，且含有SIB时
在指令mov qword ptr [r8+r10*8+0xC],rax中，
操作数为64位，SIB.Base和SIB.Index也为64位寄存器，因此需要REX.WXB前缀，最终编码为：4B 89 44 D0 0C。

4. 当目标操作数为64位操作数，且使用32位寻址模式时
在指令mov qword ptr [eax],1中，
操作数为64位，但使用了32位的寻址模式，因此需要同时使用REX.W和67H前缀，最终编码为：67 48 C7 00 01 00 00 00。

5. 当目标操作数为32位操作数，且使用32位寻址模式时
在指令mov dword ptr [eax],1中，
操作数为32位，且使用了32位的寻址模式，此外由于我们是在长模式中编码，因此需要使用67H前缀，最终编码时67 C7 00 01 00 00 00。

最后再说一点：
64位立即数不能直接赋值到64位立即数表示的指针中，因为这将导致指令长度将会超过16个字节，Intel手册没有明说一条指令至长允许多长，给出的图示表以及相关说明（详见Intel手册的第二卷第2.1章）也有一定的误导作用，可能会使人误认为最长允许17个字节。实际上，AMD规定了一条指令至长是不可以超过15个字节的（详见AMD64手册第三卷第1.1.2章），因此mov reg/mem64,imm64就被砍成了mov reg/mem64,imm32。为了保证指令长度一定小于15字节，当指令长度超过15个字节时（这种情况是存在的，只要你反复给指令增加前缀即可：比如无限制增加传统操作数大小重置前缀，也就是66 66 66 66 66 66 66 66 66...），处理器将会抛出#GP异常以终止指令执行。

参考资料：
AMD64 Architecture Programmer's Manual, Volume 3: General-Purpose and System Instructions。（2017年3月版）
