【VB6】glew 2.0的VB6版本的DLL以及TLB

0xAA55 · 发表于 2017-2-25 17:51:43

欢迎访问技术宅的结界，请注册或者登录吧。

您需要登录才可以下载或查看，没有账号？立即注册→加入我们

×

用了它，VB6就能直接使用OpenGL的最新功能，以及各种扩展功能了。

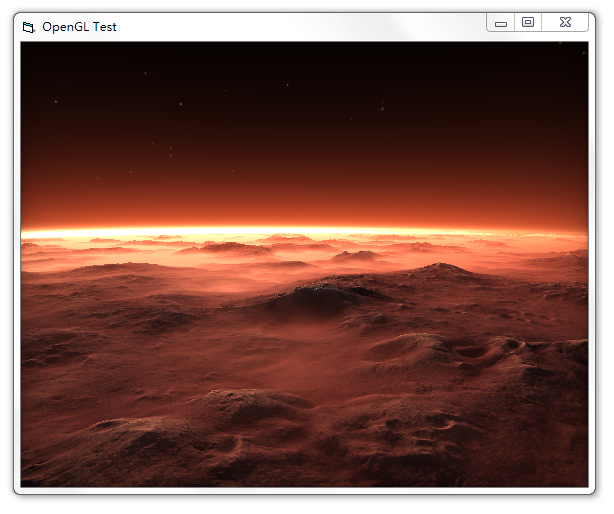

实例（含源码）下载：

demo.7z (265.91 KB, 下载次数: 85)

glew32vb.dll工程和源码下载：

glew32vb.7z (365.14 KB, 下载次数: 16, 售价: 2 个宅币)

其中，glew32vb.dll是怎么制作的呢？
首先我发现VB6不能直接用glew32.dll是因为它用函数指针记录opengl特性函数的地址，导出dll时直接导出这个函数指针的符号，VB6是不能直接调用DLL里面的函数指针指向的函数的。这些函数都是由驱动提供，glew在Windows下都是通过调用wglGetProcAddress取得的，因此glew32.dll不能直接静态地导出这些函数的地址。
怎么办呢，我的做法是直接写个汇编的跳转表，自己导出这些函数的符号，当VB6调用我的汇编写的DLL导出的符号的时候，我一个jmp就能直接跳到函数指针指向的函数的入口处。这样我既有静态的导出函数的地址，又能帮VB跳到函数指针的位置。
OpenGL支持的函数很多，如果要手动写这个汇编的话，效率非常低。这肯定要自动化的，也不难，直接用exescope看glew32.dll的导出表，然后把它存储为txt，就能得到这些符号了。

exescope导出的txt非常整齐，直接用notepad++打开，Alt+左键，一个列编辑操作，直接就可以把左边两列没用的东西都删了，得到纯粹的符号表。

那，这些就是我们想要导出的符号了吗？当然，但这里面并不全是函数，从第1行到第604行结尾，全是变量符号导出，VB6是不能直接从DLL读取变量的，到时候我们写个汇编的函数，自动用MOV读变量（反正不需要写）。

我们导出的函数不能和glew库导出的函数重名，而且我们不打算使用动态链接的glew32.dll，多余。到时候直接把glew自己的静态库glew32s.lib静态链接到自己的dll里面就行。

解决函数重名的方法，其实很简单，glew.h其实也是用宏，把所有的__glew开头的函数，改名为gl开头。我们也一样，汇编部分用gl开头代替原先的__glew开头。

先复制一份这个符号列表到另一个notepad++窗口，第一行前面插入一个空行，然后在窗口里打开查找替换，打开匹配大小写，查找模式设为扩展，然后把“\n___GLEW”替换成“\nglobal _GL”，把“\n___glew”替换为“\nglobal _gl”，保存为“exp_todll.inc”。这个文件是干啥的呢，其实就是给我们接下来汇编文件正文部分用的，%include"exp_todll.inc"，包含它后，我们就在自己的汇编obj声明了自己的导出函数。

也许你会注意到，我们用查找替换的时候，查找的符号有三个下划线，“___”，自己的符号则有一个下划线“_”，这个下划线是哪来的呢？这是C语言的特性，目标平台为x86的情况下C编译器会自动给符号添加“_”下划线，以免和其它语言生成的符号混淆。8086时代过来的习惯，为了能和pascal一起编译而设计的特性。现在amd64平台的情况下这个下划线已经不再被添加了。

有了导出函数，我们还得从glew32s.lib导入它原先的符号，同样像刚才那样复制符号列表到新的窗口，然后用查找替换，把“\n”替换为“\nextern ”，保存为“imp_fromlib.inc”。这就是咱这个obj的导入表了。

然后，接下来是重点，两部分，静态符号跳转到函数指针，以及，自己的读导出变量的函数。

继续复制符号列表，然后，这次是一边用查找替换，一边用列编辑，具体的我就不细说了，大家自己悟吧，非常简单。简而言之，就是把符号列表，变成下面这个样子的玩意儿：

记住先把从第1行到第604行结尾的内容删掉，因为这些并不是函数。
现在你就能看到跳转表是怎么做的了。把它保存为funcjump.inc，到时候我们在汇编的主程序里面包含它。

接下来还有另一个部分，glew32s.lib导出的变量的符号，我们是需要让VB能读取这些变量的数值的。所以我们给每一个变量写一个函数，能读取这个变量的值，并且返回给VB。
这些变量都是什么呢？这些都是glew库检测的显卡驱动对特定特性的支持与否的判断，非零时表示支持某个特定功能，零，则表示不支持。

我们先取第1行到第604行结尾的内容，如图：

然后，把它们做成这样：

这样就可以了，都是自动化处理的，或者说半自动化，偶尔还是需要用一下列编辑的。

现在我们有了导入表，导出表，跳转表，读变量的表，最后把这些表组装一下，就可以得到我们想要的dll了。

这就是主程序了。不用多说，大家一看就能明白。

哦对了我们还需要一个def文件来定义我们的dll要导出的符号。
还是老样子，复制一份符号表，然后，这次用查找替换把“__glew”替换为“gl”，然后把“__GLEW”替换为“GL”，前面再写个经典的“LIBRARY”换行“EXPORTS”换行，就行了。

嗯，差不多了？其实还没完，我们干脆把opengl32.dll的导出函数也复制一份到我们的def里面。操作还是一样，用exescope取导出表符号，然后列编辑，复制粘贴，完事儿。
搞定后就可以编译了。

不保证大家和我一样用VS2012，所以前面干脆把vs各个版本的环境变量设置脚本都call一遍，然后用nasm编译主程序，用link链接obj、lib和def，得到dll，搞定。
我编译的这个版本自己顺手做了个资源文件，弄了个版本资源，写了作者信息。

这样glew32vb.dll就做好了，当时我还自己写VB的Declare Sub之类的玩意儿测试了一下，无BUG完美运行。但如果我要顺畅地使用它，我肯定要做TLB的。因为VB一个bas文件里面能声明的API和常量的个数有限，真不想搞一大堆bas拖着工程，干脆做个TLB。

TLB是用MIDL编译IDL语言，得到的类型库，VB的工程引用了这个类型库以后，就能得到它声明的各种常数、函数了。

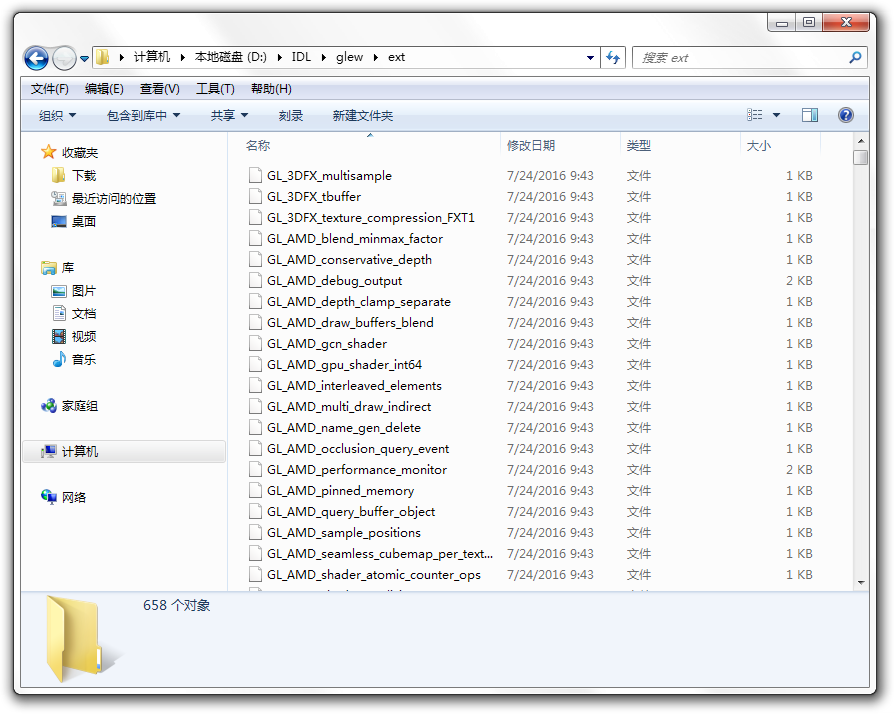

其中制作TLB文件时，我从OpenGL EW的源码中找到了OpenGL扩展定义文件（下图）

我发现OpenGL EW是用一系列perl脚本来将这些扩展定义文件解析为OpenGL EW的头文件和源码。因此我也用相似的方法来让它生成IDL脚本，我写了一个VB工程专门用来转换这个，vbgldef。
工程下载：

vbParseOpenGLDef.7z (148.19 KB, 下载次数: 16, 售价: 8 个宅币)
其中我在调试的过程中发现了用MIDL生成TLB的一些特性：
1、MIDL不支持函数指针。
2、所有的typedef都必须写在module的前面。
3、VB6不认char*, 各种**, 各种int, unsigned long, unsigned short, signed char等各种类型。
为了解决这些特性，我的这个工程具有以下功能：
1、两遍pass，把typedef和常量、函数分开。
2、避开重复定义，遇到重复定义的常量，直接注释掉。
3、遇到定义常量别名的情况：自动将第一次pass时记录的常量值展开。
4、遇到函数的参数列表里有函数指针时：强行换成void*
5、遇到char*时：强行换成LPSTR
6、VB6不支持函数返回void*，我强行把它改成long（然而我依然要吐槽：不要把指针当成long，除非现在这种情况）
另外我手动把那些和VB6无关的玩意儿，比如安卓的EGL、Unix的GLX等特性文件，都移到了别的文件夹。

这样，运行一次vbgldef后，它就能读取ext文件夹里面的那些文本，然后，把所有的typedef写到typedefs.h里面，把所有的常量和函数都写到cnstfunc.h里面。
而我所需要做的，就是在idl文件里面包含它们。为了保证我得到的TLB能够被VB6使用，我的IDL文件这样写：

#define APIENTRY _stdcall
#define GLVER(x) [entry(#x), helpstring("Returns non-zero if you have "#x" supports")]int APIENTRY x()
#define ptrdiff_t int
#define VOID void
#define HGLRC int
[uuid(CB8F22FC-668D-440C-B538-B4D030ED7905)] library glew32vb
{
struct __GLsync{int __unused;};
struct _cl_context{int __unused;};
struct _cl_event{int __unused;};
#define WINAPI _stdcall
#define PROC void*
#define GLEWAPIENTRY WINAPI
// VB6 don't have unsigned short and unsigned long
#define WORD short
#define DWORD long
#define unsigned
#define HDC long
#define int long
typedef struct
{
WORD nSize;
WORD nVersion;
DWORD dwFlags;
BYTE iPixelType;
BYTE cColorBits;
BYTE cRedBits;
BYTE cRedShift;
BYTE cGreenBits;
BYTE cGreenShift;
BYTE cBlueBits;
BYTE cBlueShift;
BYTE cAlphaBits;
BYTE cAlphaShift;
BYTE cAccumBits;
BYTE cAccumRedBits;
BYTE cAccumGreenBits;
BYTE cAccumBlueBits;
BYTE cAccumAlphaBits;
BYTE cDepthBits;
BYTE cStencilBits;
BYTE cAuxBuffers;
BYTE iLayerType;
BYTE bReserved;
DWORD dwLayerMask;
DWORD dwVisibleMask;
DWORD dwDamageMask;
} PIXELFORMATDESCRIPTOR;
#define GLAPIENTRY APIENTRY
#include"typedefs.h"
#define GLboolean long
[dllname("gdi32")]
module gdi32
{
/* pixel types */
const DWORD PFD_TYPE_RGBA = 0;
const DWORD PFD_TYPE_COLORINDEX = 1;
/* layer types */
const DWORD PFD_MAIN_PLANE = 0;
const DWORD PFD_OVERLAY_PLANE = 1;
const DWORD PFD_UNDERLAY_PLANE = (-1);
/* PIXELFORMATDESCRIPTOR flags */
const DWORD PFD_DOUBLEBUFFER = 0x00000001;
const DWORD PFD_STEREO = 0x00000002;
const DWORD PFD_DRAW_TO_WINDOW = 0x00000004;
const DWORD PFD_DRAW_TO_BITMAP = 0x00000008;
const DWORD PFD_SUPPORT_GDI = 0x00000010;
const DWORD PFD_SUPPORT_OPENGL = 0x00000020;
const DWORD PFD_GENERIC_FORMAT = 0x00000040;
const DWORD PFD_NEED_PALETTE = 0x00000080;
const DWORD PFD_NEED_SYSTEM_PALETTE = 0x00000100;
const DWORD PFD_SWAP_EXCHANGE = 0x00000200;
const DWORD PFD_SWAP_COPY = 0x00000400;
const DWORD PFD_SWAP_LAYER_BUFFERS = 0x00000800;
const DWORD PFD_GENERIC_ACCELERATED = 0x00001000;
const DWORD PFD_SUPPORT_DIRECTDRAW = 0x00002000;
const DWORD PFD_DIRECT3D_ACCELERATED = 0x00004000;
const DWORD PFD_SUPPORT_COMPOSITION = 0x00008000;
/* PIXELFORMATDESCRIPTOR flags for use in ChoosePixelFormat only */
const DWORD PFD_DEPTH_DONTCARE = 0x20000000;
const DWORD PFD_DOUBLEBUFFER_DONTCARE = 0x40000000;
const DWORD PFD_STEREO_DONTCARE = 0x80000000;
[entry("ChoosePixelFormat")]
int WINAPI ChoosePixelFormat( [in] HDC hdc, [in] const PIXELFORMATDESCRIPTOR *ppfd);
[entry("SetPixelFormat")]
BOOL WINAPI SetPixelFormat( [in] HDC hdc, [in] int format, [in] const PIXELFORMATDESCRIPTOR * ppfd);
[entry("SwapBuffers")]
BOOL WINAPI SwapBuffers(HDC);
};
[dllname("opengl32")]
module opengl32
{
[entry("wglCopyContext")]
BOOL WINAPI wglCopyContext(HGLRC, HGLRC, UINT);
[entry("wglCreateContext")]
HGLRC WINAPI wglCreateContext(HDC);
[entry("wglCreateLayerContext")]
HGLRC WINAPI wglCreateLayerContext(HDC, int);
[entry("wglDeleteContext")]
BOOL WINAPI wglDeleteContext(HGLRC);
[entry("wglGetCurrentContext")]
HGLRC WINAPI wglGetCurrentContext(VOID);
[entry("wglGetCurrentDC")]
HDC WINAPI wglGetCurrentDC(VOID);
[entry("wglGetProcAddress")]
PROC WINAPI wglGetProcAddress(LPCSTR);
[entry("wglMakeCurrent")]
BOOL WINAPI wglMakeCurrent(HDC, HGLRC);
[entry("wglShareLists")]
BOOL WINAPI wglShareLists(HGLRC, HGLRC);
[entry("wglUseFontBitmapsA")]
BOOL WINAPI wglUseFontBitmaps(HDC, DWORD, DWORD, DWORD);
[entry("wglUseFontBitmapsA")]
BOOL WINAPI wglUseFontBitmapsA(HDC, DWORD, DWORD, DWORD);
[entry("wglUseFontBitmapsW")]
BOOL WINAPI wglUseFontBitmapsW(HDC, DWORD, DWORD, DWORD);
};
[dllname("glew32vb")]
module glew32
{
[entry("glewGetErrorString")]
long GLEWAPIENTRY glewGetErrorString (GLenum error);
[entry("glewGetExtension")]
GLboolean GLEWAPIENTRY glewGetExtension (void *name);
[entry("glewGetString")]
long GLEWAPIENTRY glewGetString (GLenum name);
[entry("glewInit")]
GLenum GLEWAPIENTRY glewInit (void);
[entry("glewIsSupported")]
GLboolean GLEWAPIENTRY glewIsSupported (void *name);
[entry("wglewGetExtension")]
GLboolean GLEWAPIENTRY wglewGetExtension (void *name);
[entry("wglewInit")]
GLenum GLEWAPIENTRY wglewInit ();
[entry("wglewIsSupported")]
GLboolean GLEWAPIENTRY wglewIsSupported (void *name);
#include"cnstfunc.h"
};
// Debug functions, can be removed now.
[dllname("user32")]
module user32
{
[entry("MessageBoxA")]
long WINAPI MessageBoxA(long hWnd, LPSTR lpText, LPSTR lpCaption, long uType);
[entry("MessageBoxW")]
long WINAPI MessageBoxW(long hWnd, void *lpText, void *lpCaption, long uType);
};
};

复制代码

其中的MessageBoxA之类的，是当时调试的时候写的声明，留着无用，可删。
编译调试这玩意儿挺费劲的。

整个tlb工程下载：

glewtlb.7z (302.19 KB, 下载次数: 13, 售价: 10 个宅币)

参考资料：
https://msdn.microsoft.com/en-us ... 93359(v=vs.85).aspx
https://msdn.microsoft.com/en-us ... 67091(v=vs.85).aspx
https://www.microsoft.com/msj/0898/idl/idl.aspx
http://glew.sourceforge.net/
https://github.com/nigels-com/glew/tree/master/auto/core/gl

嗷嗷叫的老马 · 发表于 2017-2-25 18:13:12

还在坚守VB6!顶一个.

点石成金 · 发表于 2017-2-25 22:47:52

好贴必须顶~~

bigwind · 发表于 2017-4-17 03:19:24

谢谢分享

nickdu · 发表于 2017-7-3 17:07:36

为什么不能下载呢？求解

nickdu · 发表于 2017-7-3 17:37:22

这个帖子含金量很高，因为下载不了附件，不清楚demo中的实现程度到什么境界了，期待ing

0xAA55 · 发表于 2017-9-16 01:31:46

nickdu 发表于 2017-7-3 17:37
这个帖子含金量很高，因为下载不了附件，不清楚demo中的实现程度到什么境界了，期待ing ...

现在你的宅币应该足够购买这个附件了。

cxx · 发表于 2017-10-8 20:23:20

现在你的宅币应该足够购买这个附件了。

wnglng2 · 发表于 2017-10-19 12:43:44

有两个帖子提到了glew32vb.dll，这两个有什么区别吗？

机械机械 · 发表于 2017-11-2 18:49:29

正需要这方面的，多谢多谢

(⊙o⊙) · 发表于 2017-11-7 08:03:45

不错，学习了。谢谢

0xAA55 · 发表于 2018-2-18 11:43:07

已更新：
1、修复了demo里面的着色器用了varying in和varying out导致AMD显卡不兼容的问题。
2、demo现在会把编译输出打印到log文件了。
3、修复了无法调用glMapBuffer等各种返回void*的函数的无法被VB6调用的问题。因为VB6不支持从TLB调用返回void*类型的函数，我把它强行改成了long。

0xAA55 · 发表于 2019-5-1 09:38:32

wnglng2 发表于 2017-10-19 12:43
有两个帖子提到了glew32vb.dll，这两个有什么区别吗？

新旧的区别，建议用新的

Ink_Hin_fifteen · 发表于 2019-5-10 19:55:26
