【VB】图像转mc存档Schematic工具 Image2Schematic

Tao0Lu

最近突然想使用之前站长做的Wool Fill，然后发现生成的命令惊人的长。然后尝试各种方法修改啊:用命令方块OOC(Only One Command),命令方块字符有上限最多为64K、用sh文件啊，还要用Linux(我不想用懒)和mc的服务器端...

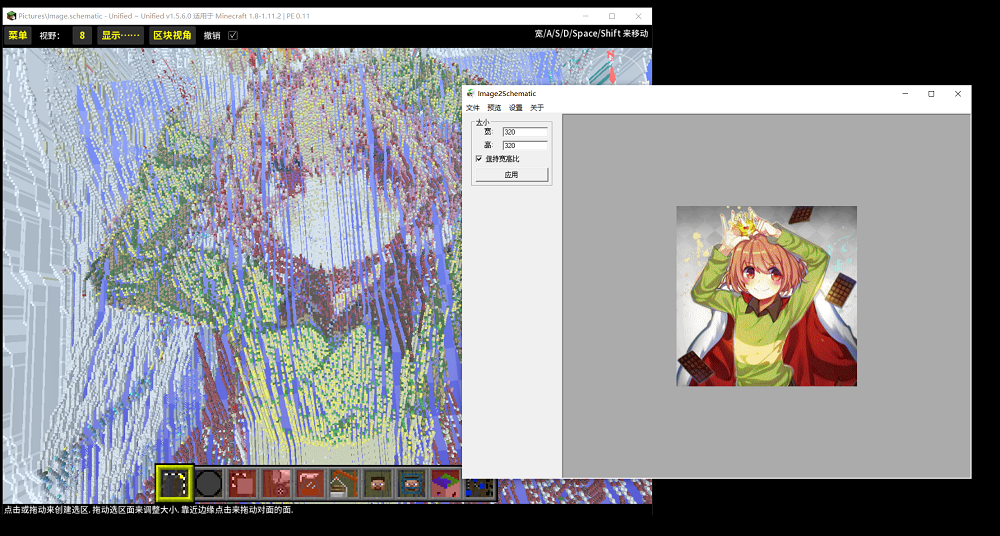

修改转成Schematic多简单啊，用MCEdit导入就成了，所以我就修改了Wool Fill。
...

• Schematic格式


        其实Wiki上有Schematic文件格式
        但是我使用MCEdit-Unified导出发现Schematic格式是这样的

        那么我们就用这个格式吧

• 原理


         知道了格式接下来就好做了。
通过VB的Open函数，将数据写入文件，再通过同目录下的gzip.exe压缩，最后重命名为Schematic文件即可用MCEdit打开。
通过立体坐标计算那么坐标为(X,Y,Z)的方块位于第(Y - 1) * (BmpWidth * BmpHeight) + ( Z - 1) * BmpWidth + X
个数据内(BmpWidth 和 BmpHeight为总的长和宽)，只要在这个位置写入Block数据和Data数据就可以了。

值得注意的是，在VB写入文件时，方块等数据不能使用Chr，这是因为Chr的Acsii编码超过128的都会被翻译成"?"，所以需要通过写入Binary文件，调用CByte来写入文件。



PS:MCEdit-Unified最后支持的MC版本为1.11，然后作者弃坑，向MCEdit2发展。而此工具生成的是MCEdit-Unified支持的格式，所以我删掉了1.12的版本的调色板。

• 下载地址


Image2Schematic
MCEdit-Unified

0xAA55

画质感人。这颜色相似度算法怕不是有问题

Tao0Lu

0xAA55 发表于 2019-8-18 16:07
画质感人。这颜色相似度算法怕不是有问题

这个是mcedit1的最后一个版本支持版本为1.11，所以用不了1.12的调色板。然后这是个用平面调色板生成的...之后再慢慢做mcedit2的版本和一些优化吧..
