【PandoraOS】有关FAT文件系统长文件名的研究

0xAA55

这篇文章是我们在研发PandoraOS的过程中撰写的。
这是PandoraOS在GitHub的网址：https://github.com/1184893257/PandoraOS


　　早在DOS时期就已经有FAT文件系统存在了。当时的FAT文件系统的文件名都是8.3全大写格式（8字节文件名，3字节扩展名）。这导致文件的命名变得很麻烦，你要通过缩写来尽量把文件名压缩到8字符以内。为了解决这个问题，M$研发了长文件名策略。所谓长文件名策略就是通过添加一些DOS无法识别的文件目录项来提供存储长文件名的空间。说得很绕口，那么我开始详细说明。


　　1、什么是目录项？
目录项就是用32个字节来存储文件的短文件名、文件属性、创建日期、修改日期、访问日期、文件大小、文件首簇号等信息的结构体。
每个文件夹都是一个目录表，里面是一个清单，列出了这个文件夹里面的文件的文件名。
因为每个目录项的大小都被限制在32字节以内，因此每个目录项顶多能拿出11个字节用来存储文件的文件名和扩展名。

　　2、既然只能有11个字节，那么长文件名是怎么存储的呢？
总不至于专门新建一个文件来存储长文件名吧？M$的方法是创建一些新的目录项来一起存储一个长文件名。

　　3、既然创建了新的目录项，那么DOS会识别这些目录项吗？
因为DOS不认识长文件名，因此也必须不让DOS把这些目录项“当做一个目录项”。假设你要在DOS下列出一个文件夹的所有文件，DOS却错误的把这些长文件名项也列出来了，这是多么可怕的一件事！因此我们必须让DOS无视这些长文件名项。
M$的办法是把长文件名项的“属性”字节设置为卷标＋系统文件＋隐藏文件＋只读文件。如果一个目录项是卷标的话，它的作用只是告诉DOS，这个盘的名字叫XXXXXXXXXXX（11字符）因此它不可能是文件，而M$把长文件名的属性设置为卷标＋系统文件＋隐藏文件＋只读文件，意味着对于DOS而言这不是一个合法的属性，于是DOS就把它无视掉了。
总之DOS不会识别这些目录项，而是直接无视它们。


　　4、那么短文件名目录项是怎么产生的呢？
长文件名目录项只有一个作用，那就是告诉你这个文件的长文件名是什么。但事实上为了最大的兼容性，这个文件必须有对应的短文件名。
M$的做法是截取文件名的前8个字符，改成全大写，然后如果重复了就加个后缀，这样的后缀：~1、~2、~3、~4等等。例如下图所示的就是短文件名了。





可以看到.android变成了ANDROI~1，.gitconfig变成了GITCON~1，.ssh变成了SSH~1，Documents变成了DOCUME~1，Downloads变成了DOWNLO~1，Favorites变成了FAVORI~1，Saved Games变成了SAVEDG~1。

　　我考虑到为了能更方便地调试PandoraOS，我们需要一个能把指定的文件做成软盘镜像的这么一个命令行工具。考虑到如果亲自编写的话能学到更多有关FAT的知识，我决定亲自编写这个工具。这就是MAKEFLP。
　　编写的过程中我遇到了一些疑问：
　　1、长文件名目录项的顺序是否重要？
　　2、如果根目录区要满了，长文件名目录项会不会消失？
　　3、长文件名最长有多长？

那么我准备做几个实验来解决这个问题。
对于第一个疑问，我给出的猜想是“重要”，因为如果不重要的话，短文件名的校验和只有256个值（一个字节），如果文件、文件夹数量超过这个值，系统很可能会把长文件名弄错。而如果长文件名是按照顺序存储的，对于单个文件的每个长文件名目录项是紧挨着的，那么就不会出现这样的问题。
准备好做试验，首先我利用虚拟机里面的XP创建了一个FAT12软盘的镜像文件（3.5英寸，1.44 MB）
先丢一些文件进去，然后用WinHex打开看里面的根目录项，如图所示：



可以看到其中的cwsdpmi.exe、debug.exe是长文件名，对应的短文件名是CWSDPMI.EXE和DEBUG.EXE。那么来验证一下，长文件名目录项的顺序是否重要。
我把图中红色框处的32个字节和CWSDPMI.EXE短文件名处的32字节进行了调换，然后用UltraISO打开看，发现，长文件名目录项的顺序是重要的！如图所示：


可以看到原先的文件名是cwsdpmi.exe变成了全大写的CWSDPMI.EXE，要知道短文件名是必须全大写的，这里的CWSDPMI.EXE是短文件名，而不是长文件名。因此通过UltraISO的实验证明了长文件名目录项的顺序是十分重要的。

也许有人质疑这个实验的准确性。没办法，UltraISO并不是最权威的软件。最权威的当然是M$的Windows了。
事实上M$的窗子的实验我之前就做过了，只是忘了截图。结果是一样的，长文件名目录项的顺序是十分重要的。


好，第一个问题已经有答案了，现在来看看第二个问题。
第二个问题是“如果根目录区要满了，长文件名目录项会不会消失？”


我创建了一个60.7MB的虚拟硬盘，如图所示：



把它格式化成FAT16文件系统。因为FAT32的根目录是呆在数据区的游离的簇，根目录项数是可增长的，因此我们还是创建一个FAT16的文件系统吧。
（PS：为什么不创建FAT12的？因为FAT12是专门给软盘用的。FAT白皮书里面有说到。白皮书在这儿：http://www.0xaa55.com/forum.php?mod=viewthread&tid=21）

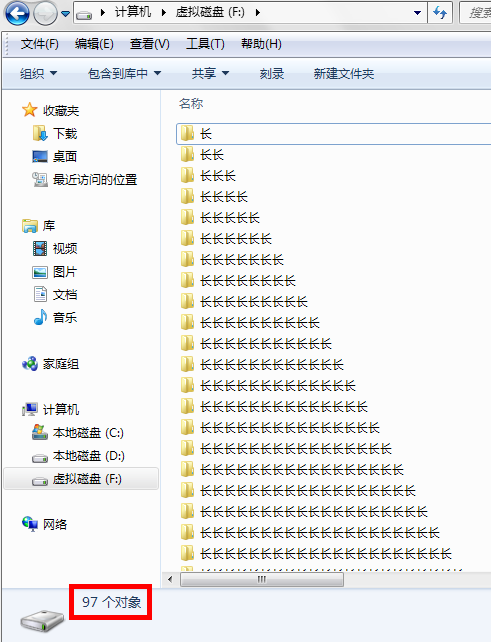

然后呢，我写了个程序，它能迅速产生大量的文件夹，如下图所示：





哈哈 实际使用过程中应该是没人会像我这样干吧？就算是藏匿岛国爱情动作片也不至于创建这么多文件夹，要是我，我就把它们藏到系统文件夹，藏到一般人一般都不会打开的文件夹里面，比如%temp%，%windir%，%windir%\system32，%path%，360云盘等等。
不说废话了，大家可以看到图中我用红色框出了“97个对象”的字样。说明产生了97个文件夹。那么这个盘的根目录区的最大项数是多少呢？

看见没？这是这个盘的DBR扇区，我用红色框出来的地方就是根目录区的最大项数了。
有关FAT12、FAT16的DBR的一些内容可以看这个帖子：http://www.0xaa55.com/forum.php?mod=viewthread&tid=5&extra=page%3D1
那么，图中的数字是0x0200，也就是512个目录项，这个数字远远超出了刚才的“97个对象”。看来是我的软件在创建到这么多文件夹以后创建不下去了，估计是根目录区满了。

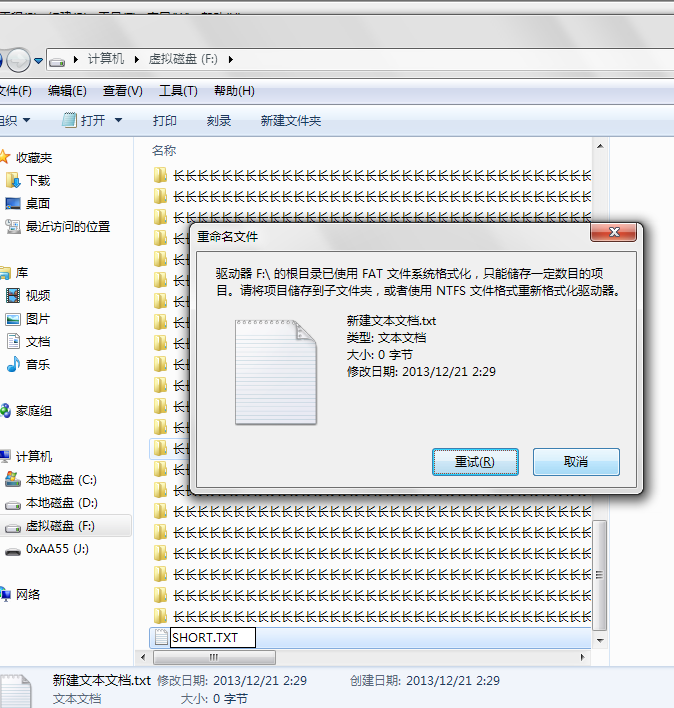

那么我再试试，在这个盘的根目录创建一个文本文档试试。看图！



哈哈哈哈哈哈哈 果然是满了！这也证明了长文件名的重要性并没有被无视！

那么我的最后一个问题就是“长文件名最长有多长？”
这个实验很简单，只要自己新建一个文本文档，改名为“长长长长长长长长长长……长长长长长长长长.长长长”（中间省略无数个“长”）再看看你能产生的文件名有多长就行了。我试过了，256字符长度。
